李维   汪峰

（陕钢集团汉中钢铁有限责任公司）

摘要：本文阐述10KV螺杆式空压机在电气事故跳闸后空压机出线开关柜重合闸的异常情况，分析总结原螺杆式空压机在电气控制中存在的缺陷并提出处理方案，有效解决空压机电气控制问题。

关键词：空压机；跳闸；电气控制；解决；

0  引言

汉钢公司空压站机房现运行10KV高压螺杆式空压机13台，高压开关采用电保持高压接触器（设备型号：LHJCZR2-12-DY/D200-40TM(B)3150A 40KA）供电。该型号高压接触器工作原理在合闸状态下，由空压机本体控制器内部合闸触点接通，接通高压接触器合闸线圈通电保持合闸状态，合闸回路在运行中持续通电，保证高压接触器可靠接通，空压机正常运行。正常停机时，通过空压机本体控制器发出停机指令，控制器内部合闸触点断开，合闸回路断开，高压接触器合闸线圈失电，高压接触器断开，主回路断电，空压机停机。

1  空压机事故状态自启动分析

在空压机正常运行期间，由空压机本体控制面板操作，实现空压机电机正常启停。但在设备运行中，当空压机本体发生过流、过负荷等电气故障后，高压开关继电保护装置通过电流采样，动作跳闸继电器，高压接触器分闸后但又迅速合闸，电机反复启停，导致事故扩大。

通过对电气图纸及空压机本体控制原理进行分析，空压机在故障情况下，继电保护装置通过电流采样值达到保护动作值后，保护装置发出故障跳闸出口指令后，接触器分闸；但现场空压机控制器不能检测高压开关停机型号，空压机本体控制面板合闸信号未断开，持续接通，当高压开关主回路切断后，电流采样值为零，瞬间保护装置跳闸除垢信号复归，高压接触开关接收空压机本体控制面板合闸信号后瞬间合闸，反复动作，直至电机绕组烧坏或上级进线开关保护动作跳闸。

2  空压机电气控制原理分析

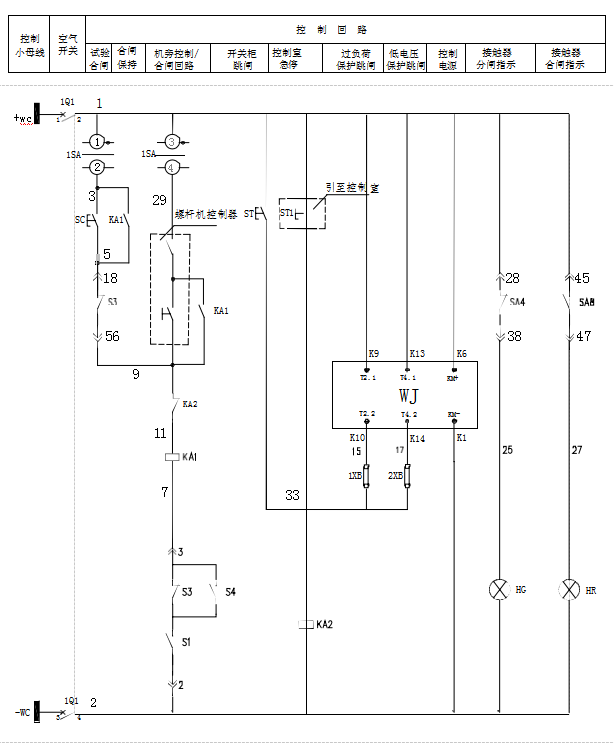

螺杆式空压机高压开关继电保护装置采用紫光测控DCAP-3000通用型继电保护装置，电气控制原理如下图1所示：

图（1）

原设计电气电路中，空压启停操作均由现场岗位人员通过空压机本体控制器进行就地操作，合闸回路通过高压柜内中间继电器KA1进行控制并保持，分闸回路通过就地停止按钮控制中间继电器KA2进行分闸操作；由于该螺杆空压机主回路开关为高压真空接触器，采用得电吸合失电断开来控制分合闸，当继电保护装置动作后，只能动作中间继电器KA2，通过KA2常闭辅助触电将合闸回路断开，继电保护装置复归后，KA2常闭辅助触点复位，合闸回路接通，当螺杆空压机控制器合闸指令持续保持中时，高压接触器可瞬间接通，反复合闸。该电气控制回路中存在主要问题是由于高压开关柜联锁回路不可靠，设备故障时微机保护装置与螺杆机控制器无有效闭锁，在设备异常状态时导致事故扩大。

3  电气控制改进措施

通过分析该设备控制原理及对微机保护装置动作原理进行深入分析研究，通过将螺杆式空压机高压开关柜合闸回路进行改造，完善高压开关控制部分与微机保护装置之间的电气联锁，可彻底解决这一问题，具体方案如下：

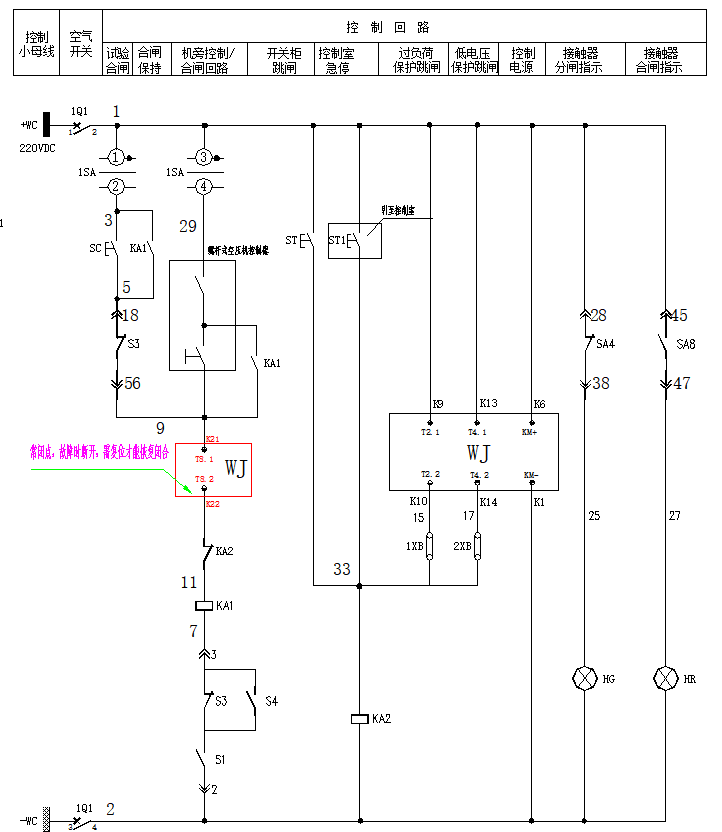

紫光测控DCAP-3000通用型继电保护装置中，开出控制板（K板）共计8组出口继电器，其中T8.1;T8.2为一组常闭触点，通过保护装置内逻辑参数设定，可将该组出口继电器进行自定义，将该组继电器关联至事故总信号，将该组信号串接至合闸回路中，控制微机保护装置保护动作后与螺杆空压机控制面板合闸信号之间闭锁。当微机保护装置过流、过负荷等保护信号输出后，可同步启动事故总信号动作（出口8），在合闸回路中形成一个明显断开点，若要该接点接通，需手动进行现场复位后，该接点接通，螺杆空压机具备再次启机条件。

（图2）

3  结论

经过螺杆式空压机控制回路改造，将开关继电保护装置的辅助触点串入开关柜的合闸回路，改造效果明显，经测试满足现场运行条件。从根本上解决了螺杆式空压机在事故跳闸情况下空压机重合闸的现象，避免了空压机电机因重复合闸烧坏绕组。同时消除了因空压机故障重合闸造成对Ⅱ期循环水高压系统电网波动，保证高炉的正常顺行。

通过本次改造项目总结经验，在后期的项目建设及验收过程中，要充分考虑设备的电气工作原理及电气联锁、电气控制是否满足设备运行条件。

参考文献

[1]  杨雪飞  《DCAP-3000（V2.0D）系列保护测控装置技术说明书》北京：机械工业出版社
