舒军

( 普格县蚕茧站，四川  普格  615300)

普格县自九十年代中期采用热风烘茧设备，至今有二十余年的历史，该设备具有操作简单，省工省力的特点外，更重要的是出灶茧适干率高，在蚕茧收烘行业得到了广泛的应用。

热风炉是该套设备重要供热部份，使用一段时间后，会发生烟道堵塞、煤灰沉积的情况，严重影响热交换效率，致使升温困难，煤耗增加。一般情况下，使用8 年后热风炉就到了使用年限，烟道口易产生裂隙，热风炉冷风进风口、烟道出烟口和炉门两侧烟道壁锈蚀严重，产生大小不同的孔洞而漏风，造成主风机送入的冷风进入烟道炉膛，导致火不好烧、煤耗高、炉口喷火等问题，严重影响烘炕工作的正常进行。

热风炉除尘、保养及修复工作是热风炉延长使用年限的关键，对热风炉而言保养至关重要。尤其是内胆除尘，保养好了，热风炉的使用年限相应得到延长，煤耗得以降低，才能达到为企业降耗增效的目的。

热风炉除尘2 年一次，使用干式除尘方法，即人工进入炉膛一是清除炉膛炭渣，及炉膛内壁的灰尘; 二是对四个烟道进口四周进行外观检查，查看焊接处附近有无开裂及漏风的情况，及时修补; 三是用麻布等物堵塞后观察其中3个烟道口，开启烟风机的情况下，对剩余的1个烟道，使用木枝等枝状物对其疏通，使其进风通畅，逐一操作使四个烟道畅通; 四是打开热风炉底部2 ～ 4 个除尘口，人工带钩工具掏出灰尘; 五是开启主风机，人工在炉膛内的烟道进口，使用焟烛火焰察看烟道口是否有风逸出，不出风证明热风炉完好，有风证明热风炉漏风，需要查出漏洞进行焊接修复; 六是热风炉漏风通常发生在4 个烟道进风口，冷风进风口、烟道出烟口和炉门两侧，烟道壁会产生孔洞漏风，找到漏洞修补焊接后，可延长使用寿命2 ～3 年。

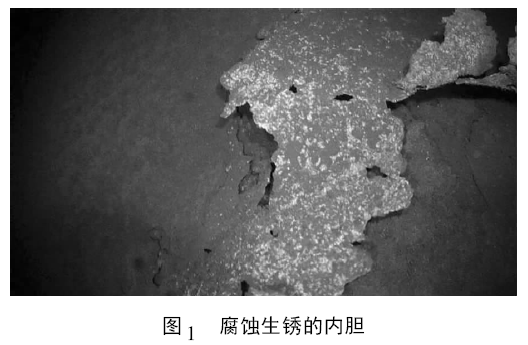

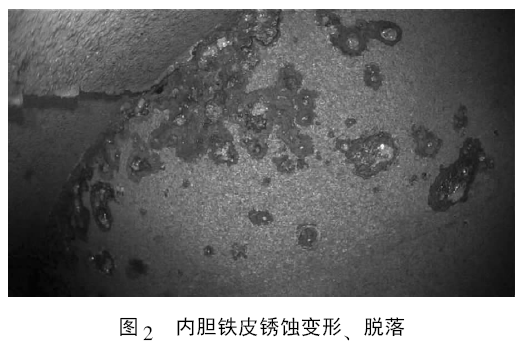

以下两张图片是使用过程中拍摄的:

在热风炉检查修理过程中，我们在不剖炉的情况下使用内窥镜找到具体漏风点，降低焊接劳动强度，实现快速修复。我们使用微型摄像头固定于长1. 8m 的铁丝端头，加装Led 灯做主要照明，通过改装后调试摄像头在8 ～ 15cm 时成像最佳，连接手机或平板显示图像。具体步骤:

一是打开热风炉除尘口，对煤灰、铁屑等进行清除，清除完成后伸入微型摄像头检查除尘效果。

二是将微型摄像头伸入热风炉内，仔细查看热风炉冷风进风口、烟道出烟口及炉门两侧烟道壁，是否有裂缝、孔洞。

三是发现孔洞后在相应的位置剖开热风炉外层，对第二层漏洞进行修补焊接。

四是完成修复工作后，进人炉膛，启动主风机，用火焰检查四个烟道口是否有风逸出，无风则修复工作完成。

使用该技术对热风炉检查彻底，能够充分直观的了解热风炉内部煤尘堆积、内胆锈蚀和内胆变形等情况，在内窥镜的作用下一目了然。
