孟凡双，李建军，曾宇，李林春

渊鞍钢股份有限公司炼铁总厂袁辽宁 鞍山 114021冤

摘要：为了降低鞍钢炼铁水耗，分析了烧结工序和高炉工序的用水情况，通过采取溢流控制、用水点改造和提高浓缩倍数等措施，2018 年吨铁消耗工业新水量和净环水量与 2013 年相比分别降低了 0.134 m³ 和 2.174 m³，吨铁成本降低了 2.384 元，节水实践效果显著。

关键词：炼铁；高炉工序；烧结工序；水耗；节水

炼铁工序是钢铁企业水消耗重点工序之一，其水耗是影响吨钢水耗指标的重要基数。 鞍钢股份有限公司炼铁总厂（以下简称炼铁总厂）有2580 m³ 高炉4座、3200 m³ 高炉4 座、360 m²烧结机 2 台、328 m² 烧结机 2 台、265 m² 烧结机 2 台、球团焙烧机 1 台及与此配套的原料场和附属系统。 2013 年炼铁总厂工业新水用量约为943 万 m³，吨铁消耗新水量为0.581 m³；净环水用量约为 11 391 万 m³，吨铁消耗净环水量为7.02 m³。国内外钢厂普遍的吨铁新水和净环水用量分别为 0.3 m³ 和 4 m³，相比之下，鞍钢消耗比较高，为了降低炼铁工序水耗，自 2013 年起，炼铁总厂围绕提高工业水循环率和新水重复利用率，采取了一系列降水措施，效果良好。

1 炼铁用水分析

在炼铁工序中，原料的准备、烧结及高炉冷却等生产过程都需要水系统的存在。炼铁总厂烧结工序设立5 个供水系统，为烧结生产和设备冷却供水；高炉工序设有10个闭路水站系统，为高炉冷却系统供水。水的品种为工业新水和净环水。

1.1 烧结工序

用水烧结工序有烧结机6台、球团焙烧机 1 台、烧结环冷余热锅炉 4 台，划分为5 个区域。各区域分别设立独立的供水循环系统，供烧结工序各部设备冷却及烧结混合料和生石灰加水，系统补水采用厂区净环水。球团焙烧设立 1 套独立的循环系统，供各部风机冷却使用。环冷余热锅炉采用工业新水制水，冬季供厂区余热蒸汽，新水消耗量大；夏季使用余热锅炉发电，冷凝水可循环利用。

1.2 高炉工序用水

高炉工序冷却水系统可分为以下几部分：①软水系统。主要包括高炉炉身冷却壁、炉缸，热风炉的热风阀和炉顶齿轮箱冷却，此系统采用闭路循环系统；②高压净环水系统。包括风口小套循环系统，炉顶打水枪供水和重力除尘器清灰打水；③低压净环系统。包括各部风机、液压站冷却水系统，高炉冲渣补水，转鼓清洗水、轴封水等。

8 座高炉供水系统情况如下：

（1） 2#、3#、4# 和5# 高炉区域设立炉缸水站和炉身水站，分别为相应高炉的炉身和炉缸供水，制水系统与炉身系统共用，软水采用蒸发式空冷器冷却。蒸发式空冷器主要冷却方式为喷淋冷却，水质一般为工业新水。在生产实践中，为防止蒸发式空冷器管束结垢，采取不断补充新水的方式。

（2） 1# 和 11# 高炉区域设立炉缸水站和炉身水站，分别为 1# 和 11# 高炉的炉身和炉缸供水，制水系统与炉身系统共用，软水采用板式换热器冷却。板式换热器利用二次冷却水冷却，补水采用净环水，补充蒸发的损失量。由于其冷却方式为板式换热器，蒸发损失量非常小，因此，此冷却方式优于蒸发式空冷器。

（3） 7# 高炉设置一套闭路水站系统，为整个高炉炉缸和炉身系统冷却供水。

（4） 10# 高炉炉身和炉缸采用一套冷却系统，冷却水经过炉身和炉缸后，由增设的加压泵，送至风口小套和热风炉，最终回到闭路循环系统中。当风口漏水时，转换为高压净环水。高炉冲渣水主要采用净环水，由于高炉沟头水、渣仓搅拌水、轴封水、脱水器清洗水等水源在高炉冲渣时不断进入冲渣系统，而冲渣消耗的水量为蒸发量和水渣含水量，其系统来水量大于冲渣过程中水的消耗量，因此，高炉冲渣水长期产生溢流。

2 降低水耗的措施

2.1 溢流控制

炼铁总厂冲渣水溢流水量比较大，为 500 m³ /h。针对冲渣水溢流问题，建立了独立的循环系统，加强对系统的检查，并实施日常定修排水申请制度，控制排水量和补水量。为了彻底控制冲渣水的溢流现象，采取以下措施。

2.1.1 控制外来水源

为了减少冲渣水系统来水，对高炉沟头水进行回收改造，把原进入冲渣水系统的沟头水回收，排到高炉风口回水槽；停用渣仓搅拌水，控制轴封水、脱水器清洗水的用量；同时，高炉冲渣时开启轴封水和清洗水，停止冲渣时关闭轴封水和清洗水；此外，关闭各处补水阀门，对不严的阀门进行更换。

2.1.2 改进工艺流程

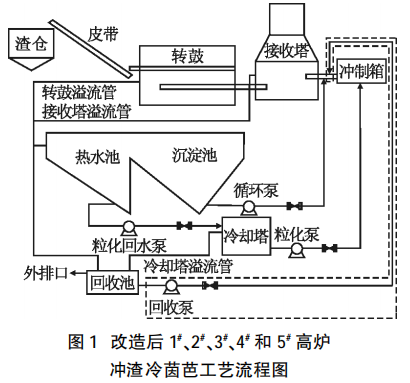

1#尧2#尧3#尧4# 和 5# 高炉原有茵芭系统中，所有溢流口的溢流都进入回收池，回收池中的水通过回收泵流入热水池，导致冲渣水中的渣无法脱除。炼铁总厂改进工艺流程， 把回收池中的水改为流入冲制箱，经冲制箱处理后，由脱水器脱出来的水再进入循环系统中，减少水中含渣量，减少补水。改造后高炉冲渣冷茵芭工艺流程如图 1 所示。

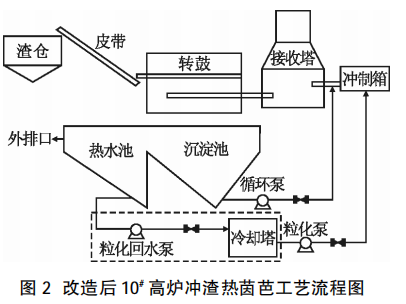

10# 高炉的冲渣工艺无冷却设施，水温高袁需通过补水来降低水温，从而使得系统水量增多需要外排。炼铁总厂对其增加冷却塔，降低冲渣水温度，减少补水，进而减少外排水量。改造后10#高炉冲渣热茵芭工艺流程如图 2 所示。

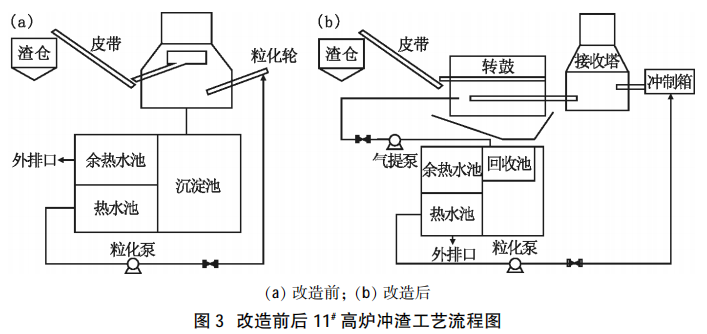

11# 高炉冲渣工艺为粒化轮法，渣中含水量大，将其由粒化轮法改造为茵芭法，粒化泵改为变频，使水量匹配，在大池中增加回收池，使用气提泵把沉淀的细渣再次送到转鼓进行脱水，减少水中含渣量，减少冲渣补水。改造前后 11# 高炉冲渣工艺流程如图 3 所示。

2.1.3 治理设备隐患

集中梳理设备缺项，对影响冲渣水溢流的设备问题进行整改，及时处理影响溢流的设备隐患，控制冲渣水的溢流问题。

2.2 用水点改造

炼铁总厂烧结系统用水相对独立，每台烧结机设计独立供水循环系统，设备冷却水回收并集中处理，循环使用。烧结工艺混合料加水、生石灰消化等消耗水也由此系统供应。烧结工序原补水采用工业新水，改造后采用工业净环水，满足系统消耗水需求，实现了烧结工序不使用工业新水（环冷余热锅炉除外）的技术改造目标。将余热锅炉制软水过程中产生的浓水进行回收利用，供烧结工艺作为一部分添加水使用，减少烧结工序水耗。高炉系统的用水复杂，用水点分散，原冷却水直排。改造后，将高炉炉顶齿轮箱冷却水、炉前和炉顶液压站冷却水进行回收利用，建立独立的循环小系统，系统缺水时补充就可以。同时，对炉前除尘风机、矿槽除尘风机冷却水系统进行改造，实现冷却水的回收、循环利用。

2.3 提高浓缩倍数

浓缩倍数是循环水运行中的一项重要指标，浓缩倍数的大小将决定水的重复利用率大小和节水水平的高低。浓缩倍数越高，越能够达到节水的目的，但为了保证水质，水中添加的药剂量会增加，导致药剂成本增加。炼铁总厂循环水的浓缩倍数一般在 2 左右。通过控制水量损失，减少管道和阀门泄漏，减少空冷器飘洒，同时对各个系统的排污情况进行控制，提高水的串级使用和重复利用，循环水的浓缩倍数有所提高，达到 3 左右。工业新水和净环水的使用量得到有效的控制。

3 节水效果

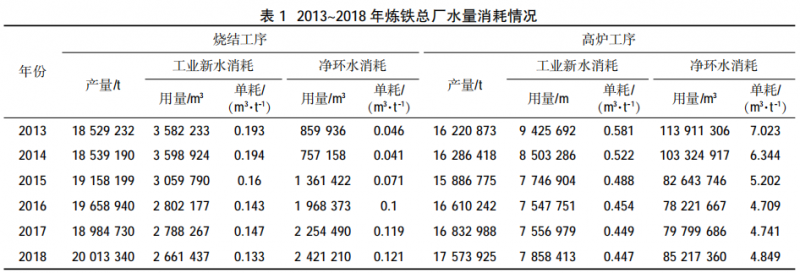

采取上述措施后，炼铁总厂工业新水用量呈逐年下降趋势，净环水用量呈逐年上升趋势。2013~2018 年炼铁总厂水量消耗情况见表 1。

由表 1 可以看出，2018 年与 2013 年相比，烧结工序工业新水用量降低了 92.08 万 m³，由于烧结工序使用净环水代替工业新水，净环水用量有所增加；高炉工序工业新水用量降低了156.73 万 m³，净环水用量减少了2 869.39 万 m³；炼铁总厂吨铁消耗工业新水量和净环水量分别降低 0.134 m³、2.174 m³，吨铁成本降低了 2.384 元。

4   结语

鞍钢股份有限公司炼铁总厂自 2013 年采取溢流控制、用水点改造和提高浓缩倍数等降低水耗的措施以来，高炉工序和烧结工序的水量消耗不断降低。与 2013 年相比，2018年吨铁消耗工业新水量和净环水量分别降低了0.134 m³ 和 2.174 m³，吨铁成本降低了2.384 元，节水效果显著，取得了良好的经济效益，对钢铁企业开展节水和减排治理具有借鉴意义。
