梁海全¹，石 祥¹，刘曙光¹，全子伟¹，张 永²，刘鹏飞¹

( 1． 内蒙古包钢稀土钢板材有限责任公司，内蒙古 包头 014010;

2． 内蒙古包钢钢联股份有限公司技术中心，内蒙古 包头 014010)

摘 要: 文章对汉中蛇纹石的基础特性进行了研究，根据该矿基础特性及物化指标提出了汉中蛇纹石替代南阳蛇纹石的配加方案，并在包钢 500 m² 烧结机上进行了生产。生产结果表明: 配加汉中蛇纹石后烧结矿物化指标及冶金性能较配加南阳蛇纹石有所改善，烧结矿固体燃耗升高。

关键词: 汉中蛇纹石; 基础特性; 南阳蛇纹石; 烧结生产

随着进口铁矿石价格的持续升高，钢铁企业主要围绕降本增效、提高市场竞争力开展工作。为此，包钢 500 m² 烧结机从烧结配矿着手，含铁原料以低硅精矿为主，配加蛇纹石生产，对烧结矿质量和烧结工艺均有利^［1－2］。通过选用价格相对较低的汉中蛇纹石替代南阳蛇纹石，来降低烧结矿辅料成本，进而降低烧结矿成本，依此思路，进行了烧结配加汉中蛇纹石替代南阳蛇纹石的生产研究。

1原料物理性能

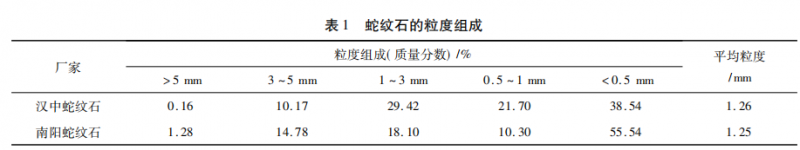

表 1 为 2 种蛇纹石粒度组成对比。

由表 1 可知，汉中蛇纹石平均粒度为 1. 26 mm，较南阳蛇纹石高 0. 01 mm，含纤维状物质，其中小于0. 5 mm 的占比为 38. 54% ，较南阳蛇纹石低 17. 00个百分点。

2 原料化学性能

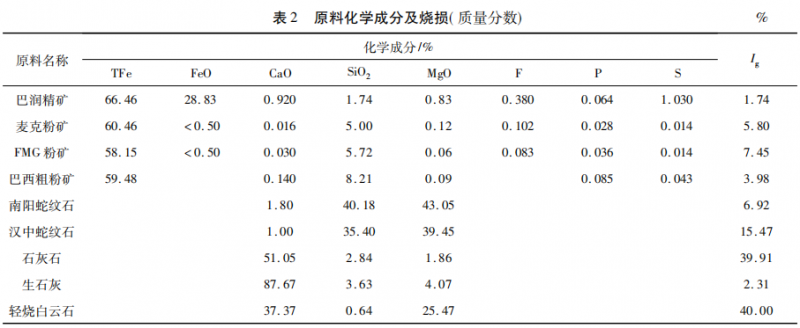

表 2 为原料化学成分及烧损。

由表 2 可知，与南阳蛇纹石相比，汉中蛇纹石SiO₂ 含量较南阳蛇纹石低 4. 78 个百分点，MgO 含量较南阳蛇纹石低 3. 60 个百分点，烧损较南阳蛇纹石高 8. 55 个百分点。

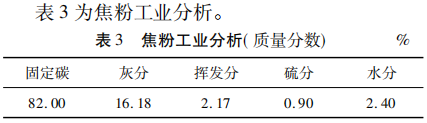

3 烧结使用汉中蛇纹石

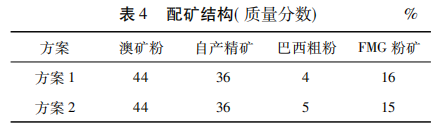

为保证汉中蛇纹石与南阳蛇纹石使用期间各理化指标及主要经济技术指标的准确性，烧结机使用A、B 料条期间，对使用汉中蛇纹石和南阳蛇纹石的生产参数、成本及理化指标进行对比。表 4 为两种方案的配矿结构，方案 1 为使用汉中蛇纹石，方案 2为使用南阳蛇纹石。

4 生产实践

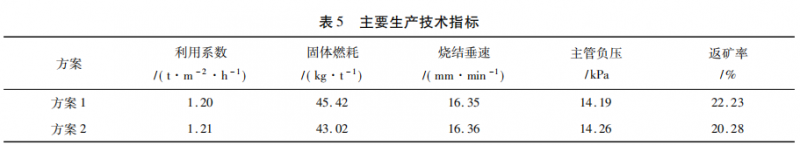

表 5 为使用 2 种蛇纹石主要生产技术指标。

用汉中蛇纹石替代南阳蛇纹石后，混合料透气性改善，气流阻力减小，主管负压降低，汉中蛇纹石含有部分 Ca( OH) ₂，结晶水含量较高，在保证成品率不变的前提下，需要更多的燃料，从而使得固体燃耗增加，烧结返矿率升高。

5 烧结矿质量

5． 1 烧结矿化学性能

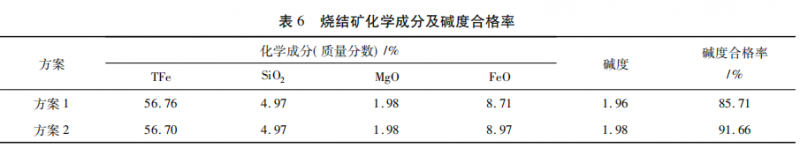

表 6 为使用 2 种蛇纹石烧结矿化学成分及碱度合格率。

使用汉中蛇纹石后，通过调整蛇纹石配比，烧结矿 SiO₂ 含量稳定在 4． 97% ，铁品位升高 0. 06 个百分点，FeO 含量降低 0. 26 个百分点。烧结矿碱度合格率降低。

5． 2 烧结矿物理性能

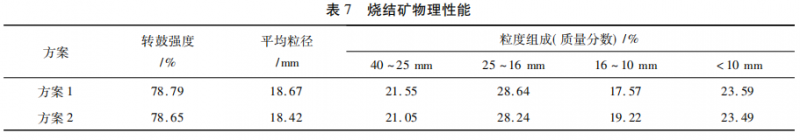

表 7 为使用 2 种蛇纹石烧结矿物理性能。

汉中蛇纹石替代南阳蛇纹石后烧结矿转鼓强度提高了 0. 14 个百分点，得到改善; 平均粒径升高了0. 25 mm; 粒级分布更加合理，其中 40 ～ 25 mm 粒级占比增加了 0. 50 个百分点，16 ～ 10 mm 粒级占比降低了 1. 65 个百分点，小于 10 mm 粒级略有升高^［3］。

5． 3 烧结矿冶金性能

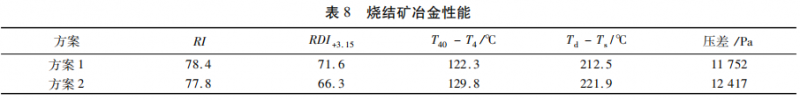

表 8 为使用 2 种蛇纹石烧结矿冶金性能。

汉中蛇纹石替代南阳蛇纹石后，烧结矿还原度RI 提高，低温还原粉化率 RDI _{+3． 15} 提高，熔滴试验压差降低。

6 结论

(1) 从化学成分上，使用汉中蛇纹石后，利于提高烧结矿品位，但烧结碱度合格率降低。

(2) 与南阳蛇纹石相比，汉中蛇纹石粒度较粗，导致烧结过程垂速升高，返矿率升高，烧结固体燃耗升高。

(3) 汉中蛇纹石替代南阳蛇纹石后烧结矿转鼓 强度提高了 0. 14 个百分点，得到改善; 平均粒径升高了 0. 25 mm; 粒级分布更加合理，其中 25 ～ 40 mm粒级占比增加了 0. 5 个百分点，16 ～ 10 mm 粒级占比降低了 1. 65 个百分点，小于 10 mm 粒级略有升高。

(4) 汉中蛇纹石替代南阳蛇纹石后，烧结矿还原度 RI 提高，低温还原粉化率 RDI _{+3． 15} 提高，熔滴试验压差降低。

参 考 文 献

［1］ 薛俊虎． 烧结生产技能知识问答［M］． 北京: 冶金工业出版社，2019．

［2］ 贺真． 烧结含铁原料性能与配矿试验研究 ［D］． 长沙: 中南大学，2005．

［3］ 许满兴，张天启． 铁矿石优化优化配矿技术 ［M］． 北京: 冶金工业出版社，2017．
