唐晓东  程西亚  李斌宜

（陕钢集团龙钢公司）

摘要：2023年3-5月，龙钢5#高炉通过完善燃料评价、优化结构、规范操作、开展提煤提负荷攻关等管理和措施，炉况稳定性大幅度提升，焦炭负荷由4.20-4.30t/t提高至4.80t/t以上，焦比由390以上降到350kg/t以下。

关键词：高炉；提煤降焦；实践

1  前言

龙钢5#炉炉容1800m³，采用中心加焦装料制度，2022年12月-2023年2月，受原燃料结构变化和有害元素负荷升高影响，整体炉况稳定性较差，压量不适、小崩料、难行、小管道增多，上部气流不稳定，炉身温度、水温差易波动，炉芯温度持续降低，最低降至540℃左右，负荷波动在4.00-4.40t/t，技术指标直线下滑。2023年3月使用40%顶装焦，开展提煤提负荷降焦比攻关，坚持大矿批、抑边缘、稳气流、降温差等制度，通过3个月实践运行，取得较好的指标，焦炭负荷由2022年12月的4.30t/t提高至4.80t/t以上，煤比由130-140kg/t提高到5月份的180kg/t，焦比由390kg/t以上降到350kg/t以下。

2  提高负荷措施

2.1  完善焦炭和煤粉质量评价，以质定量，固化品种。

针对2022后12月份以来，焦炭品种增多、小料种增多，完善进厂原燃料质量评价体系，根据燃料成分、强度、冶金性能、单价进行综合评价得分、排名，加大排名靠前燃料采购数量，排名长期靠后燃料品种逐步退出。焦炭由最多的17种降至8-9种，喷吹煤由最多7种降到4种。

4月中下旬主流焦炭平均粒度缩小，小粒度有所增多，5#炉焦丁比由30-32kg/t增至37-29kg/t，及时向公司燃料优化小组反馈焦炭粒级偏小问题，配合公司修订完善外购焦炭粒级评定标准。通过固化焦炭供应和以质定量，入炉焦炭质量整体提升。

2.2 坚持中心加焦制度

龙钢焦炭供应长期以来稳定性差，尤其冬春季燃料结构、原料构变化大，是5#高炉长期直采用中心加焦装料制度，在中心最小角布焦炭20-25%，充分保证中心气流。高炉长期使用中心加焦，就是要适应原燃料质量波动和频繁变料的模式。3月份后，使用顶装干熄焦，焦炭质量有所提高，炉况逐步好转，调整装料制度，中心焦角由最小13度调整16度，矿角由4档变为5档，最外档矿角外扩1.5度，矿批由51-52吨逐步增至56.5吨以上，上部气流趋于稳定，煤气利用大幅度提高，4、5月份煤气利用率稳定在47.4%以上。

2.3 优化燃料结构

2022年12月-2023年2月份，焦炭供应不稳定，品种由4-5种增至7-8种，小料种焦增多，由增加水熄焦20%，变料次数由3次增至7-8次/月，受焦炭库存降低、强度下降、变料频繁，有害元素负荷升高，锌、碱富集量增大及操作应对不及时影响，炉况顺行变差，炉底中心温度大幅下降，风量萎缩，压差较高，中心气流弱，边缘气流不稳定，水温差频繁波动，炉温波动较大，出现出炉缸堆积征兆，高炉强化程度低，焦炭负荷仅能维持4.20-4.30t/t的水平，各项经济指标下降明显。

针对上部气流不稳定及炉缸不活问题，2023年1月水熄焦比例下调为10%，2月主流焦炭比例增至60%，3月上旬停用水熄焦，主流焦增至80%，中旬视焦炭供应稳定，库存增加、质量提高，全部使用主流焦，配加顶装干熄焦40%，炉况逐步好转，炉缸中心堆积逐渐消除，边缘气流趋于稳定，水温差波动降到5.0℃以内，有效抑制边缘气流，煤气利用提升。随着降本需要5月中下旬根据价格变化逐步减少高价顶装焦比例，增加主流品种和比例。

2.4优化喷吹煤结构

（1）依靠燃料评价体系，逐步淘汰价高质差、发热值低的的高挥发烟煤，降低高价无烟煤、焦面比例，逐步提高性价比较高的长协煤高挥发烟煤比例至55%以上，喷吹煤挥发分由20-22%提高至24%，喷吹煤发热值由5900-5950提高至6100KJ/Kg。

（2）3-4月喷吹煤供应不平衡，焦面质量下降，出现煤枪结焦情况，及时下调焦面比例、清理分配器、反吹管道，消除结焦、堵枪影响。

（3）喷煤强化内部管控，精准配煤的同时提高磨煤质量和供煤能力，磨机产量由32-35吨/h达到40-45吨/h，喷吹煤粉200目细度由70-80%提高至83-86%，喷吹煤水分由2.0-2.5%降到1.50-2.0%。

2.5优化原料结构控制有害元素

5月下旬，烧结矿锌、铝、碱、钛、铅含量整体升高，单样铝最高达到2.58%，日均最高2.33%，比前期提高0.12-0.13%，入炉锌、硫、钛、铅负荷均呈上升趋势。针对有害元素升高各高炉炉温下限基础提高至0.30%，确保物理热不低于1490℃，控制渣碱下限，关注镁铝比变化及除尘灰锌、碱含量变化，抓好炉前出铁，每旬组织排碱、排锌，减少有害元素炉内富集影响。

2.6开展提煤降焦攻关

在燃料结构趋于稳定、炉况好转的基础上，从3月份开展提煤降焦比攻关，以煤比170-175kg/t为基准，喷煤量由30吨提高至42-43t/h，最高日均达到45吨h，按风口前理论燃烧温度2300±20℃，控制富氧量12000-14000m³/h。煤量增大促进焦炭负荷提升，4、5月焦炭负荷平均达到4.83t/t以上，5月中下旬，焦炭负荷稳定在4.90t/t以上。

2.7细化炉况调剂，降硅稳硅

以提升高炉炉况顺行为核心，用好用活“八定九固”法、“高炉体检制”、“高炉攻守退”等制度方法，保风量、保顺行，严守工艺底线、红线，坚持渣碱走上限，降硅稳硅过程稳定物理热，实现工艺过程受控、参数控制受控，生铁[Si]由平均0.40%以上降至0.35-0.36%，硅偏差由降至0.100%以内。

3  取得效果

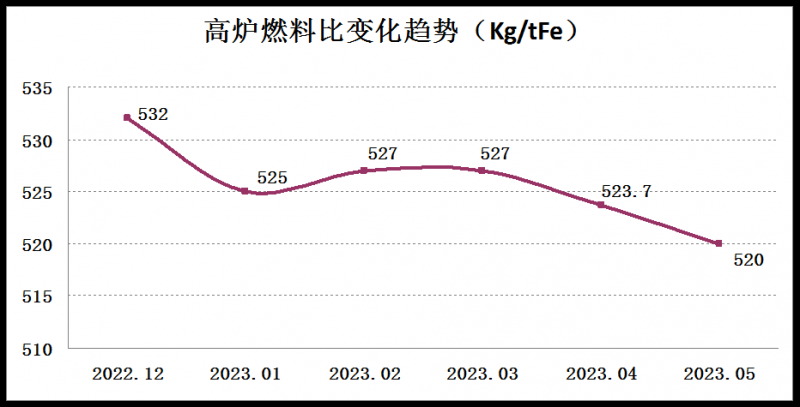

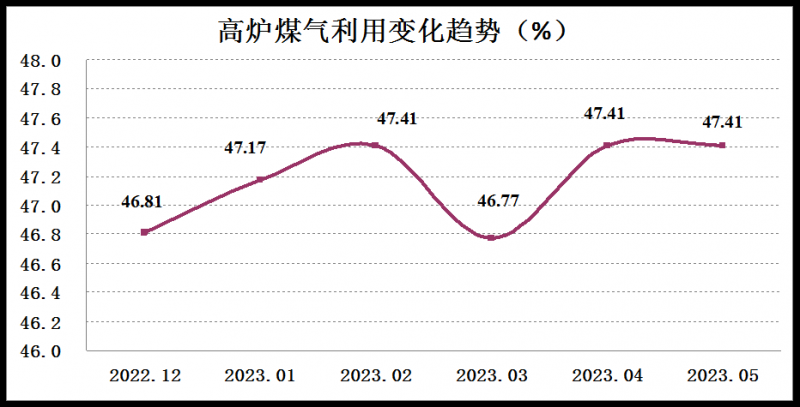

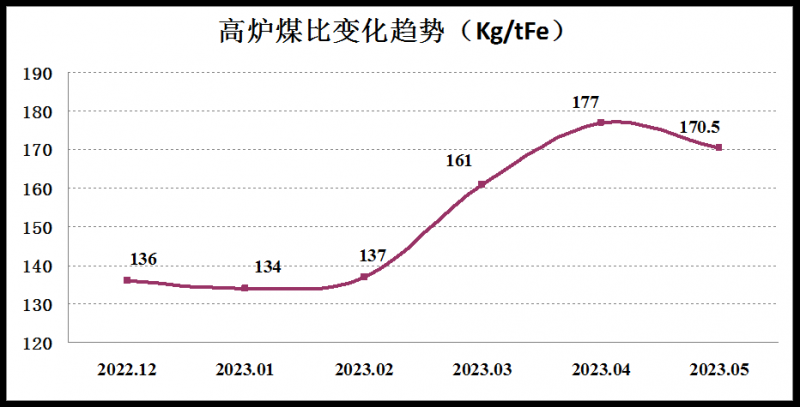

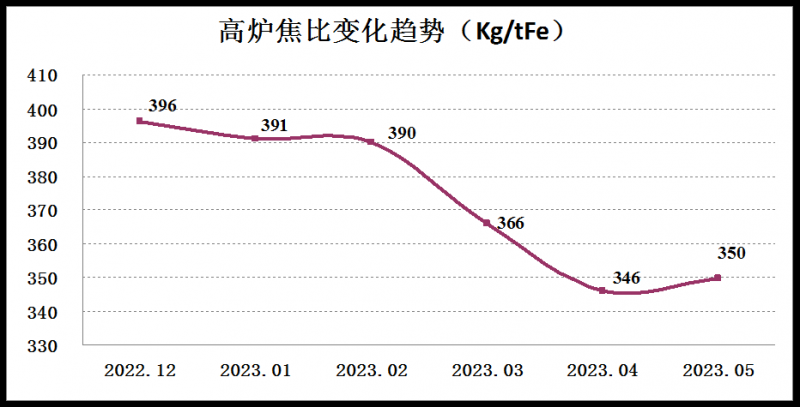

2023年3-5月，通过开展提煤降焦攻关，5#炉指标明显进步，与去年12月-今年2月对比，焦比、燃料比下降明显，同单价下吨铁成本下降52.5元。

4  结语

（1）持续抓原燃料质量和供应，对炉况稳定顺行和负荷提高起到关键作用。

（2）受价格及环保限产影响，焦炭质量不稳定、供应不平衡，3-5月品种增多，月最高供应焦炭17种，造成阶段性变料频繁，各高炉负荷差异增大。

（3）优化上部装料制度期间，5#炉调整频繁间隔时间短，发生2次上部气流不适应引起的炉况波动。

（4）强化过程5#炉炉芯温度有所下降，通过稳定风量、提高风速、合理用氧，提高铁水物理物理等措施，炉缸活跃性基本保持稳定。

作者：唐晓东  陕钢集团龙门钢铁有限责任公司炼铁厂  电话0913-5180705  邮箱：2352841945@qq.com  邮编715405    通讯地址：陕西省韩城市龙门镇陕西龙门钢铁有公司炼铁厂
