（专利号：ZL2021 2 2413240.2  ZL2023 2 1764122.9）

杨兴超

(秦皇岛森阳科技有限公司)

目前各钢铁公司整体效益下行，为节省成本，烧结工序普遍将除尘灰、返矿、含铁污泥等含杂料配入混合料中。这些料含碱量大，细度大，烧结抽风时细粉料迅速抽吸到篦条表面，高温潮湿条件下形成液相糊堵住篦条，造成烧结机篦条堵塞十分严重。台车回转后，粘料被混合料填埋，造成粘料越来越严重，透气性差，烧结矿产量与质量降低。

2023年10月份经多方调研考察后，河北文丰钢铁唐山文丰资源综合利用有限公司决定采用秦皇岛森阳科技有限公司专利产品台车篦条清堵装置。产品专利号：ZL2021 2 2413240.2  ZL2023 2 1764122.9。该装置机械部分由排尺传动机构、振打头、传动架、调节配重、底座组成。电气控制部分由变频器，计时器、限位器、PLC程序、监控摄像头等组成。通过传动机构，使带有排齿的主轴按一定线速度旋转，排齿旋转使传动架尾部升起，当传动架头部碰到篦条时，振打头以一定力度敲击篦条。由于反弹力和尾部重力的作用，锤头回落到排尺，来回往复敲击篦条上粘料。敲击力为缓冲反弹力，对篦条没有破坏作用。

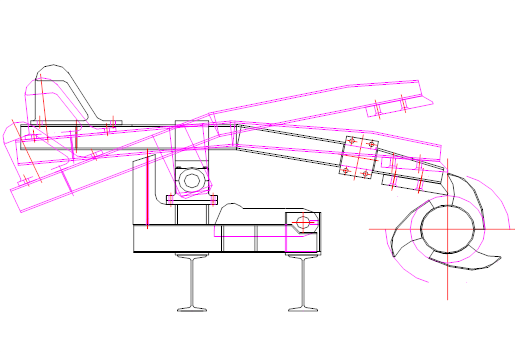

设备结构示意图

机械部分结构特点：锤头宽度和数量根据台车宽度设计。敲击和振动范围充分覆盖了整个篦条接触面。单轴传动，振打头按一定规律敲击篦条。利用杠杆原理，计算出振打头敲击篦条的力量，使机械的直接力量转换为间接力量，避免了对篦条的破坏。传动架转动部位取消滚动轴承，采用轴套与轴自润滑材质结合，适合在多尘、恶略的环境中工作。结构简单，所有零部件均可单独拆卸，便于安装和维修。

电气部分结构特点：电控部分为设备机旁操作和中控制远程控制两部分。电控系统和主控室连接，主控室可以监控设备运行状况，远程控制启停和设置自动启停时间，定时自动启停，不需要人员值守。视频监控系统可监控设备运行状态、篦条堵塞情况、清理效果。还可与主机连锁控制，与主机同步启停和定时启停，连锁保护。

工艺路线：门型台车刮料器+篦条清堵机+清扫器

门型刮料器（三角形刮料器）将篦条粘结的大块积料先行刮掉，起到清料和保护清堵机的作用，清堵机在刮料器后端。最后为清扫器，清理篦条缝隙的余料。

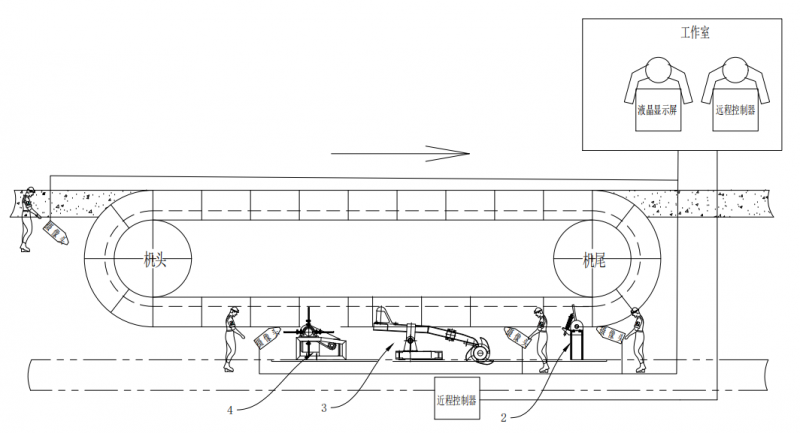

工艺布局图

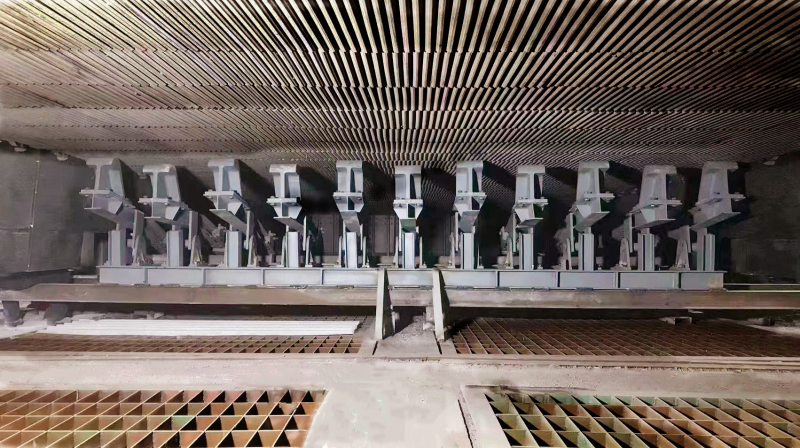

清堵机设备现场

使用效果：该套设备使用后，清理效果较为显著。使用前生产时因无法清堵机，糊堵比较严重，炉条堵塞率达到50-60%左右，只在机前机头处安排人员用风镐、电镐清理台车炉条。此次生产采取清堵机清理，同时辅助机前人员部分清理，炉条堵塞率20-30%左右。目前减少50%篦条清理人员，烧结机透气性极大改善，保证了烧结机的持续生产，同时烧结矿的产量和质量得到大幅提升。
